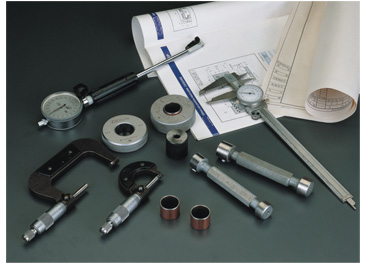

卷制类产品的制造工艺决定了开口缝的存在，使得产品在自由状态下没有很好的圆整度，同时轴套外径和座孔之间为过盈配合，轴套要最大限度地适应座孔的形状，因此不能在自由状态下直接测量产品的内外径而必须使用特殊的测量仪和设备才能检测；ISO3547标准第2部分中对卷制类产品的公差检验作了明确的规定，包括：
检验方法A：哈夫规检验外径；
检验方法B：止通规检验外径；
检验方法C：止通规检验内径；
检验方法D：测量尺检验大规格产品外径
以及替代检验方法C的壁厚检验方法，壁厚检验方法和检验方法C不能同时使用。

外径检验方法

检验方法A:

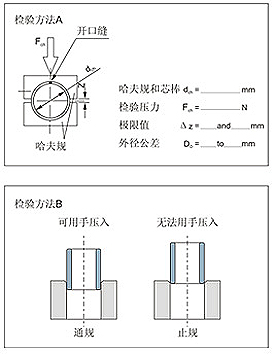

采用如右视图的上下两哈夫规对外径进行检验，检验时产品的开口缝朝上哈夫规相向施加检验载荷Fch，该载荷使卷制轴套能够按符合要求的方式就位于检验模。检验中，由于弹性变形卷制轴套外径会变小但不会产生永久变形。产品的外径可以通过检验模之间的距离z的变化量Δz来计算。
检验方法B:
检验采用两个环规即通规和止规，用手以最大力250N可将轴套推入并通过通规；在相同情况下无法进入和通过止规。在某些情况下检验精度可能受到影响，比如轴套不圆或闭合开口缝的力本身已超过250N，此时建议采用检验方法A或测压入力和壁厚相结合的检验方法。
检验方法D:
采用精确的测量尺来测量外径，一般针对大规格的轴套外径检测

从实际使用考虑一般建议采用检验方法B

内径检验方法

检验方法C:
将轴套压入基准环规后检查轴套的内径，内径的检测可以采用三点测量装置或通、止塞规检验。从实际使用考虑一般建议采用通、止塞规检验，此时在用手最大推力不超过250N时通端塞规可以通过轴套内孔，在相同情况下止端塞规应当无法通过轴套内孔。当轴套压入基准环规后，轴套外径可能会引起永久变形而无法正常使用

止推片检验方法

除了厚度公差以外，垫片的平行度对于垫片和对磨件的使用寿命同样重要。我们使用比较有效的检验方法来检测垫片的平行度，让垫片依靠自重来通过两个平行块；当然平行块必须大于垫片本身的规格。

壁厚检测方法

作为检验方法C的替代方案两则不能同时使用，壁厚根据轴套尺寸在轴向进行测量。

B(mm)	X(mm)	测量点
B≤15	B/2	1
15＜B≤50	4	2
50＜B≤90	6	3
B＞90	8	3
